MEMBUAT RANGKAIN SCHEMATIC
18.03
muhammadsaiman553
,
MEMBUAT
RANGKAIAN SCHEMATIC
KOMPONEN YANG DIBUTUHKAN :
1. RESISTOR : 220 Ω ( 10 buah )
2. LED : Merah dan hijau ( 2 Buah )
3. 7-Segment
: Common Anoda (2 Buah )
4. IC : 74LS00 ,74LS08,dan
74LS47
5. Catu daya :
+5 Volt
Langkah – langkahnya adalah sebagai berikut ini :
1. Pastika anda sudah menginstal Protel Schematic 1.0.
2. buka
aplikasinya melalui start -> All
Program ->Advanced Schematic -> Schematic

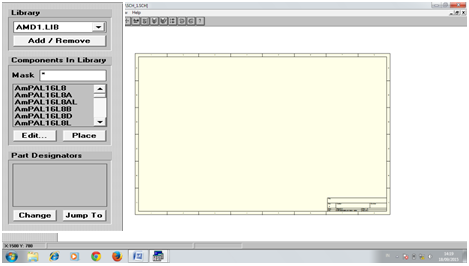

3. Akan
ada tampilan seperti ini ,lalu klik file
-> New untuk memulai
4.Siapkan
berbagai komponen ,Komponen ini terdapat dalam berbagai pilihan menu di Library
5. Jika
belum ada/kosong ,isi terlebih dahulu dgn cara klik menu Library pada menu bar ,Pilih Add/Remove ,lalu akan muncul kotak
seperti :
6. Pada Directories klik
Library ,kemudian akan muncul berbagai pilihan Files.Pilih D_LINEAR.LIB ,DEVICE.LIB,D_DEVICE.LIB,D_TTl.LIB,7 segment atau sesuai
kebutuhan.
7. jika sudah ,Klik Add ,kemudian Ok
Rectangle pada kotak Drawing tools.Kemudian Buat
8.Kemudian hal yang harus anda lakukan selanjutnya,Tambahkan
komponen 74LS00 yg terdapat dalam menu D_TTL.LIB pada kotak library
9.
gunakan Wires
untuk membuat rangkaian dan gunakan Junction
untuk menghubungkan kedua ini terdapat pada Wiring Too
untuk membuat rangkaian dan gunakan Junction untuk menghubungkan kedua ini terdapat pada Wiring Too
10. Tambakan
Resistor yang terdapat dalam menu DEVICE.LIB
lalu pilih RES 1(jika posisi
resistor terbalik ,klik 2 kali pada resistor ,kemudian tekan Space ) selanjutnya ganti nama Res 1 dengan 220 ΩDengan cara klik 2
kali pada tulisan Res 1.

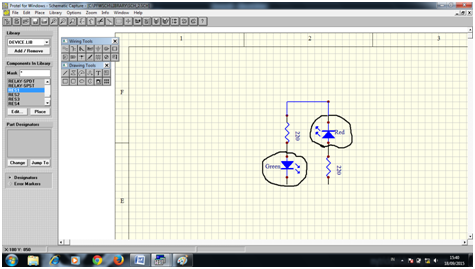

11.Tambahkan
LED 2 buah dengan warna Merah dan hijau yan terdapat dlam menu DEVICE.LIB
12.Pilih Komponen 74LS47
dari D_TTL.LIB
13.Pilih Komponen 74LS04
dari D_TTL.LIB
14. Tambahkan
Komponen CON2 dari DEVICE.LIB
15.- Menambahkan Power ground dan VCC
-Klik tools power port pada wiring tools
-Klik pada ujung atau tengah pertemuan kabel
,kemudia rotasi dengan menekan space bar
,untuk mengubah namanya ,klik dua kali pada port sampai muncul kotak
dialog power port,ganti style dengan power ground .
16. Kemudian tambahkan resistor dari Device_lib
17. buat 7
segment menjadi angka 0 dan 1 seperti gambar di bawah ini :
18. masukan 7
segment yang telah dibuat pada praktik sebelumnya yaitu 1 angka 0 dan 1 angka 1
selanjutnya
sebagai berikut ini:
19.
buat J1 dengan cara buka DEVICE.LIB kemudian pilih CON 2 dan klik 2 kali maka J1 akan
muncul selanjutnya tambahkan VCC dan GND seperti gambar di bawah ini.
20.Susun Komponen Seperti Gambar Berikut :
SELESAI
selamat mencoba jika ingin mengunduh file ini Di sini
