TEKNIK PEMBUATAN PCB
18.14
muhammadsaiman553
,
NAMA : MUHAMMAD SAIMAN
KELAS : 1 CB
NIM : 061530700553
Cara menggosok papan pcb dan
melarutkan ke dalam fecl3
1.
Siapkan peralatan yang dibutuhkan
a.
Papan pcb
b.
Kertas pcb
c.
Strika
d.
Fecl3
e.
Air hangat 300 ml
f.
Baskom
g.
Air bersih
h.
Amplas
2 Siapkan papan pcb dan amplas
3. Letakan kertas pcb yang sudah di print di atas papan pcb yang telah di amplas
Kemudian gosok sampai terlihat licin di atas permukaan kertas papan pcb
4. Setelah itu masukan ke dalam air diamkan sekitar 5 menit untuk mendingginkan dan memastikan bahwa papan kertas yang telah digosok lengket.
6. Kemudian lepaskan kertas yang ada di atas papan pcb
7. Selanjutnya masukan ke dalam larutan fecl3 untuk
menhilangkan tembaga di sekitar garis hitam yang telah di tentukan untuk jalur
rangkaian dengan cara di goyang-goyangkan.

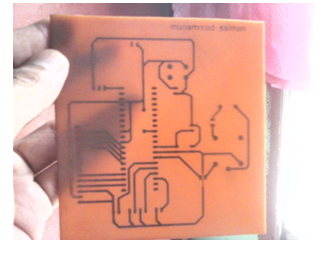

8. Jika sudah selesai maka hasilnya akan seperti berikut
