Tutorial membuat rangkaian pada PCB layout di proteus 8 Profesional
07.07
muhammadsaiman553
,
1.Pastikan anda telah membuat
rangkaian pada schematic capture di proteus
2.Kemudian klik tab PCB layout
disamping kanan tab schematic capture
3.setelah
dibuat komponen yang akan dimasukkan pada PCB akan otomatis muncul pada kotak
device(akan muncul jika schematic
4. buatlah
frame berwarna kuning sebelum menyusun komponen,dengan menggunakan icon
dan pilih
warna kuning pada kotak top silk

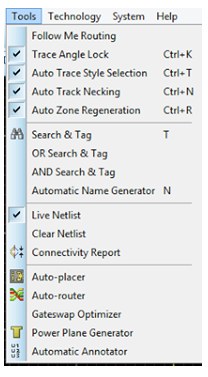

5. Kemudian
klik tools auto placer(untuk menyusun komponen secara otomatis).
6. lalu klik
tools-auto router-begin routing(untuk menyusun otomatis kabel secara otomatis)
7. Susunlah kabel sedemikian rupa agar
tidak bertabrakan satu dengan yang lain.
8. Jika
tidak ada tulisan error pada DRC/missing ,maka pcb benar/dapat dijalankan.
9. Maka rangkaian akan terbentuk
seperti dibawah ini :
alhamdulilah selesai...
